Desať príčin vibrácií odstredivého čerpadla
1. Desať príčin vibrácií odstredivého čerpadla - hriadeľ
Čerpadlo s dlhým hriadeľom je náchylné na nedostatočnú tuhosť hriadeľa, príliš veľké vychýlenie a zlú priamosť hriadeľa, čo má za následok trenie medzi pohyblivou časťou (prevodový hriadeľ) a statickou časťou (klzné ložisko alebo ústny krúžok), ktoré vytvára vibrácie. Okrem toho je hriadeľ čerpadla príliš dlhý, čo je značne ovplyvnené nárazmi tečúcej vody v bazéne a zvyšuje sa vibrácia podvodnej časti čerpadla. Nadmerná vôľa vyvažovacieho kotúča na konci hriadeľa alebo nesprávne nastavenie axiálnej hybnosti pracovného kanála spôsobí nízkofrekvenčné vedenie hriadeľa, čo má za následok vibrácie ložiska. Excentricita rotujúceho hriadeľa spôsobí ohybové vibrácie hriadeľa.
2.Desať príčin vibrácií odstredivého čerpadla - základ a podpera čerpadla
Forma upevnenia kontaktu medzi rámom hnacieho zariadenia a základom nie je dobrá a schopnosť základu a systému motora absorbovať, prenášať a izolovať vibrácie je slabá, čo vedie k tomu, že vibrácie základu a motora prekračujú normu. Základ čerpadla je uvoľnený alebo jednotka čerpadla vytvára elastický základ počas procesu inštalácie alebo je tuhosť základu oslabená v dôsledku vodnej bubliny nasiaknutej olejom, čerpadlo vytvorí ďalšiu kritickú rýchlosť s rozdielom fáz vibrácií 1800, takže že frekvencia vibrácií čerpadla sa zvyšuje, ak je zvýšená frekvencia blízka alebo rovná frekvencii vonkajšieho faktora, zvýši sa amplitúda čerpadla. Okrem toho je základová skrutka uvoľnená, čo má za následok zníženú tuhosť obmedzenia, čo zhorší vibrácie motora.
3.Desať príčin vibrácií odstredivého čerpadla - spojka
Kruhový rozstup spojovacej skrutky nie je dobrý a symetria je narušená. Excentricita predĺženia spojky bude produkovať excentrickú silu; Spojka sa zužuje; Spojenie statickej rovnováhy alebo dynamickej rovnováhy nie je dobré; Spojenie pružného kolíka a spojky je príliš tesné, takže elastický kolík stráca funkciu elastického nastavenia a spojku nemožno dobre zarovnať; Vôľa medzi spojkou a hriadeľom je príliš veľká; Mechanické opotrebovanie spojovacieho gumového krúžku vedie k zhoršeniu spojovacieho gumového krúžku spojky; Kvalita prevodových skrutiek použitých na spojke sa líši od jednej k druhej. Všetky tieto príčiny spôsobujú vibrácie.
4.Desať príčin vibrácií odstredivého čerpadla - čerpadlo samotné
Asymetrické tlakové pole generované pri otáčaní obežného kolesa; Vírivé prúdy v sacom bazéne a prívodnom potrubí; Výskyt a zánik vírov vo vnútri obežného kolesa, vírového plášťa a vodiacej lopatky; Vibrácie spôsobené vírivkou spôsobené pootvoreným ventilom; Nerovnomerné rozloženie výstupného tlaku v dôsledku obmedzeného počtu lopatiek obežného kolesa; Odtok v obežnom kolese; Prepätie; Pulzujúci tlak v bežci; Kavitácia; Keď voda prúdi v telese čerpadla, má trenie a náraz na teleso čerpadla. Voda napríklad narazí na prednú hranu jazýčka usmerňovača a vodiacej čepele, čo spôsobí vibrácie. Napájacie čerpadlo kotla prepravujúce vodu s vysokou teplotou je náchylné na kavitačné vibrácie. Pulzácia tlaku v telese čerpadla je hlavne tesniaci krúžok obežného kolesa čerpadla a medzera tesniaceho krúžku telesa čerpadla je príliš veľká, čo vedie k veľkej strate netesnosti v telese čerpadla a vážnemu spätnému toku, čo spôsobí nerovnováhu. axiálnej sily rotora a tlakovej pulzácie, čo zvýši vibrácie. Okrem toho v prípade čerpadla na teplú vodu prepravujúceho horúcu vodu, ak je predhrievanie čerpadla pred spustením nerovnomerné alebo systém posuvných kolíkov čerpadla nefunguje normálne, čo vedie k tepelnej rozťažnosti skupiny čerpadiel, spôsobí prudké vibrácie. počas počiatočnej fázy; Keď nie je možné uvoľniť vnútorné napätie telesa čerpadla z tepelnej rozťažnosti a iných aspektov, spôsobí to zmenu tuhosti podporného systému rotujúceho hriadeľa. Keď je zmenená tuhosť celočíselným násobkom uhlovej frekvencie systému, dôjde k rezonancii.

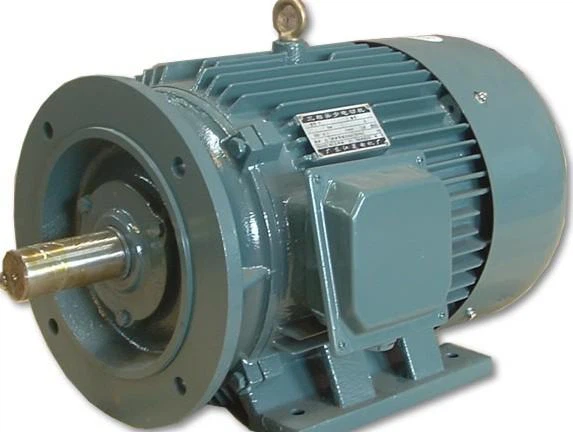

5.Desať príčin vibrácií odstredivého čerpadla - motor
Konštrukčné časti motora sú uvoľnené, polohovacie zariadenie ložiska je uvoľnené, plech z kremíkovej ocele železného jadra je príliš voľný a tuhosť podpery ložiska je znížená v dôsledku opotrebovania, čo spôsobí vibrácie. Excentricita hmoty, ohyb rotora alebo problémy s rozložením hmoty vedú k nerovnomernému rozloženiu hmoty rotora, čo vedie k nadmernej statickej a dynamickej rovnováhe. Okrem toho je tyč rotora motora nakrátko zlomená, čo spôsobuje, že sila magnetického poľa rotora a rotačná zotrvačná sila rotora sú nevyvážené a spôsobujú vibrácie, nedostatok fázy motora, nevyváženosť každého z nich. fázové napájanie a iné dôvody môžu tiež spôsobiť vibrácie. Statorové vinutia motora v dôsledku problémov s kvalitou prevádzky procesu inštalácie spôsobujú nevyváženosť odporu medzi fázami vinutia, čo vedie k nerovnomernému magnetickému poľu, čo vedie k nevyváženej elektromagnetickej sile, ktorá sa stáva budiacou silou. spôsobiť vibrácie.
6.Desať príčin vibrácií odstredivého čerpadla - výber čerpadla a premenlivé prevádzkové podmienky
Každé čerpadlo má svoje vlastné menovité pracovné podmienky, skutočné prevádzkové podmienky a konštrukčné podmienky sú konzistentné, má dôležitý vplyv na dynamickú stabilitu čerpadla. Čerpadlo beží stabilne podľa konštrukčných podmienok, ale vibrácie sa zvyšujú v dôsledku radiálnej sily v obežnom kolese pri premenlivých prevádzkových podmienkach. Nesprávny výber jedného čerpadla alebo dvoch typov paralelne nezladených čerpadiel. To všetko spôsobuje vibrácie čerpadla.
7.Desať príčin vibrácií odstredivého čerpadla - uloženie a mazanie
Tuhosť ložiska je príliš nízka, čo spôsobí zníženie prvej kritickej rýchlosti a spôsobí vibrácie. Okrem toho slabý výkon vodiaceho ložiska vedie k zlej odolnosti proti opotrebeniu, zlému upevneniu, vôľa ložiska je príliš veľká a je ľahké spôsobiť vibrácie; Opotrebenie axiálnych ložísk a iných valivých ložísk zhorší pozdĺžne a ohybové vibrácie hriadeľa. Porucha mazania spôsobená nesprávnym výberom mazacieho oleja, zhoršenie kvality, nadmerný obsah nečistôt a zlé mazacie potrubie spôsobí zhoršenie pracovných podmienok ložísk a spôsobí vibrácie. Samobudený olejový film klzného ložiska motora tiež spôsobí vibrácie.

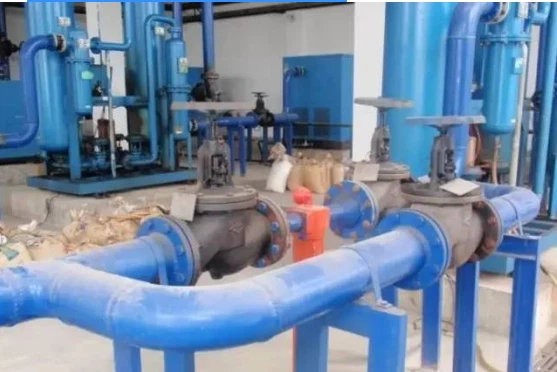

8. Desať príčin vibrácií odstredivého čerpadla - potrubie a jeho inštalácia opravená
Tuhosť podpery výstupného potrubia čerpadla nie je dostatočná a deformácia je príliš veľká, čo spôsobuje, že potrubie tlačí na telo čerpadla, čo spôsobuje neutrálne poškodenie tela čerpadla a motora; Pevnosť potrubia je príliš veľká počas procesu inštalácie a vnútorné napätie je veľké, keď je importné a exportné potrubie spojené s čerpadlom; Vstupné a výstupné potrubia sú uvoľnené, tuhosť obmedzenia klesá alebo dokonca zlyhá; Všetky časti výstupného žľabu boli zlomené a úlomky sa prilepili na obežné koleso. Potrubie nie je hladké, napríklad výstup vody má vzduchové vaky; Výstupný ventil spadne alebo sa neotvorí; Prívod má nasávanie vzduchu, nerovnomerné prúdové pole, kolísanie tlaku. Tieto príčiny budú priamo alebo nepriamo viesť k vibráciám čerpadla a potrubia.
9.Desať príčin vibrácií odstredivého čerpadla - koordinácia medzi časťami
Sústrednosť hriadeľa motora a hriadeľa čerpadla nie je v poriadku; Spojka sa používa na spojenie motora a hnacieho hriadeľa a sústrednosť spojky je mimo tolerancie; Opotrebenie konštrukčnej medzery medzi dynamickými a statickými časťami (ako napríklad medzi lopatkou obežného kolesa a náustkom) je zvýšené; Medzera medzi medziľahlou ložiskovou konzolou a valcom čerpadla presahuje normu; Medzera tesniaceho krúžku nie je vhodná, čo vedie k nerovnováhe; K tomu dochádza, keď je medzera okolo tesniaceho krúžku nerovnomerná, napríklad keď nie je štrbinový krúžok ústia alebo prepážka nie je štrbinová. Tieto nepriaznivé faktory môžu spôsobiť vibrácie.

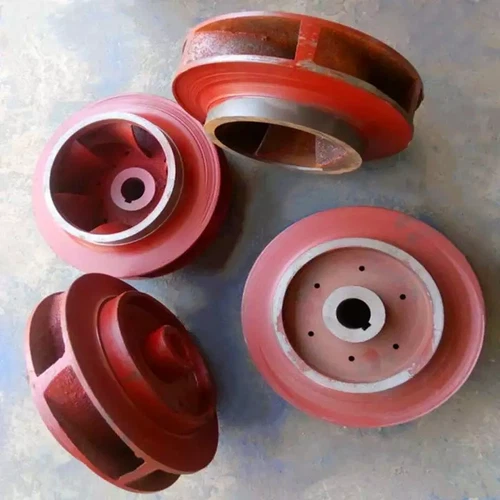

10.Desať príčin kmitania odstredivého čerpadla - obežné koleso
Hmotnostná excentricita obežného kolesa odstredivého čerpadla. Kontrola kvality výrobného procesu obežného kolesa nie je dobrá, napríklad kvalita odlievania a presnosť spracovania nie sú kvalifikované; Alebo je prepravovaná kvapalina korozívna a dráha toku obežného kolesa je erodovaná, čo vedie k excentricite obežného kolesa. Číslo lopatky obežného kolesa odstredivého čerpadla, výstupný uhol, obalový uhol, jazyk hrdla a výstupná hrana obežného kolesa je vhodná radiálna vzdialenosť. Medzi krúžkom ústia obežného kolesa a krúžkom ústia telesa čerpadla odstredivého čerpadla, medzi puzdrom stupňa a puzdrom separátora sa počiatočné trenie postupne stáva mechanickým trením a opotrebovaním, čo zhorší vibrácie odstredivého čerpadla.
